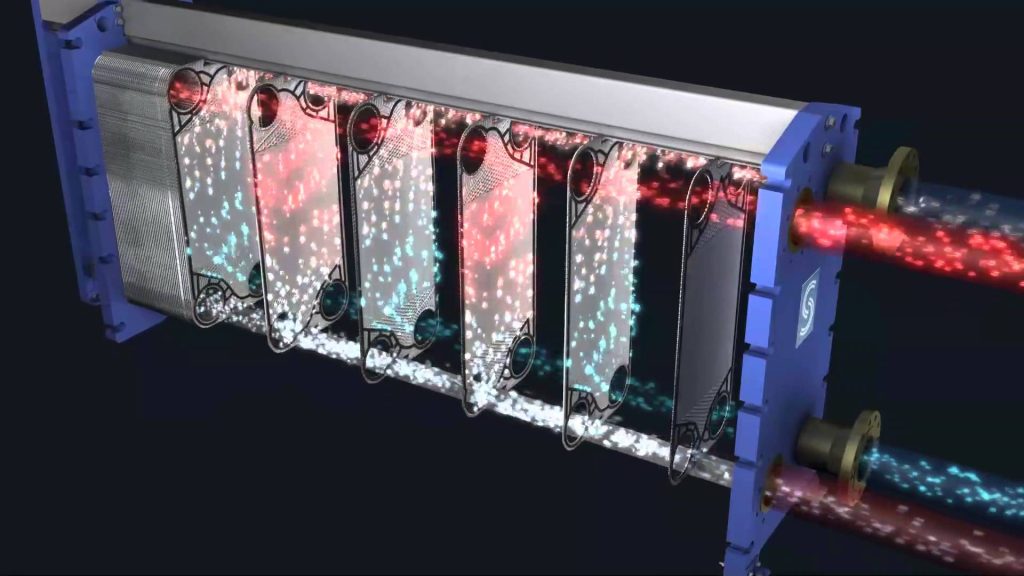

Правильно подобрать нужную модель теплообменника Sondex поможет тепловой расчет эффективности работы оборудования. Принцип работы теплообменников – передача тепла от нагретой среды к холодной. Но как узнать КПД оборудования?
Как определяется эффективность теплообменника?
В идеальном варианте все тепло передаваемое одним теплоносителем должно быть принято другим. Но на практике есть объективные причины потери тепла, такие как гидравлическое сопротивление.
Поэтому, выполняя расчет эффективности, учитывается максимально возможное теоретическое значение КПД и реальные значения теплопередачи, фиксируемые на конкретном оборудовании.
Теоретический показатель эффективности теплообменника указывается производителем, а реальный определяется при работе оборудования. Замеряются показатели температуры теплоносителей на входе и на выходе из теплообменника.
Дальше определяется соотношение реального и теоретического КПД.
Но что делать, если нет данных о практическом КПД оборудования, так как оно еще не установлено?
Для этого расчета нам нужна общая площадь нагретой поверхности теплообмена (обозначается UA) и коэффициент теплопередачи (величина зависит от типа теплоносителя – вода, пар, газ). Для расчетов также необходима разница температур на входе и выходе из теплообменника (ΔT).
Расчет выполняется по формуле:
Q = UA х ( F х ∆T х LM)
- Q (ватт) – общее количество тепла, подаваемого на теплообменник
- U (Вт/м2°C) – это коэффициент теплопередачи. У воды, пара, растворов, газа этот показатель разный, но фиксированный
- A (м2) – общая площадь по которой подается тепло
- F∆TLM (Кельвин) – разность температур
Такой расчет тепловой эффективности полезен, если известна температура на входе и выходе, и надо подобрать размеры теплообменника.
Ассортимент теплообменников Sondex
Бренд из Дании предлагает большой выбор паяных и пластинчатых разборных теплообменников с разной тепловой эффективностью, мощностью (до 100 тонн/24 часа) и расходом (до 2000 м3/час). Доступны разные варианты диаметра монтажных подключений от 15 до 500 мм.

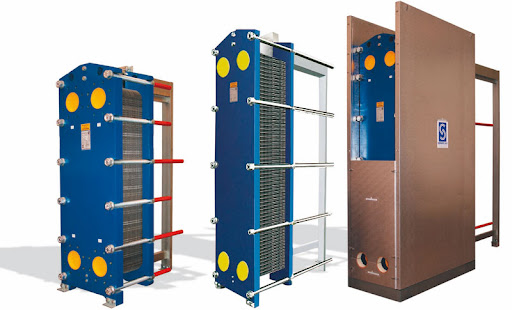

Пластинчатые разборные теплообменники Sondex
Конструкция оборудования позволяет корректировать тепловую эффективность. Чтобы повысить КПД, достаточно добавить определенное количество пластин. Модельный ряд представлен теплообменниками с пластинами из разных материалов – очищенная нержавеющая сталь, титан, сплав 254 SMO для разных типов теплоносителей (вода, агрессивные солевые и щелочные растворы, жидкости с высокой вязкостью, пар).
Sondex S-03 – на раме можно установить от 5 до 110 пластин. Предельно допустимое рабочее давление 16 бар, температурный диапазон от -30 до 150 °С. Максимальная пропускная способность до 100 м3/час. Рекомендованы для сетей ГВС, подогрева/охлаждения воды, дизельного топлива.
Sondex S-31 – для нагрева/охлаждения вода-вода, вода-пар. Количество пластин в пакете на раме от 5 до 190 штук. Температурный диапазон от -30 до +200 °С. Производительность до 200 м3/час. Надежная модель для коммунальных сетей ГВС, промышленных и производственных процессов.
Sondex S-42 – универсальная модель с производительностью до 50 м3/час для систем отопления и горячего водоснабжения, промышленности. В базовом пакете 42 пластины, можно модернизировать до 235 пластин. Предельное рабочее давление высокое 25 бар. Диапазон температур от -30 до +200 °С.
Большой плюс пластинчатых теплообменников бренда в том, что можно рассчитать оптимальные характеристики теплообменника, ориентируясь на нужную температуру греющей и нагреваемой среды на входе и на выходе. При сборке нужного варианта теплообменника учитывается тип, состав используемого теплоносителя (вода, пар, растворы), подбирается нужная модель и материал уплотнений, количество и площадь пластин.

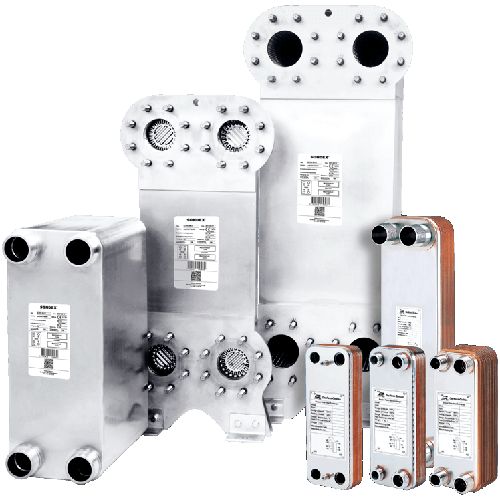

Паяные теплообменники
Мощные теплообменники для холодильников, систем климатического контроля, испарителей, сетей отопления и ГВС. Благодаря паяным соединениям высокой прочности и герметичности оборудование работает под давлением до 30 бар, в температурном диапазоне от 180 до +200 °С. Стойкость к коррозии обеспечивает медная пайка соединений пластин.
Sondex SL140 – мощная модель на 500 кВт. В пакете 140 пластин с разной геометрией расположения каналов. Работает в температурном диапазоне от -30 до +190 °С. Требователен к качеству очистки теплоносителя.
Sondex SLS78 – универсальная модель с расходом 35 м3/час. Работает при давлении в системе до 40 бар, с диапазоном температур от -100 до +190°С. Пластины из прочного титана позволяют использовать в качестве теплоносителя гликоли, антифриз.
Sondex SL222 – мощная промышленная модель с производительностью до 200 м3/час. Допустимое рабочее давление до 40 бар, при диапазоне температур от -100 до +190 °С. Диаметр порта подключения 90 мм.
Sondex SL333 – для коммунальных сетей отопления и ГВС, промышленного применения. Высокая производительность до 300 м3/час. Предельное рабочее давление 25 бар. Диапазон рабочих температур от -100 до 190 °С.
При выборе модели паяного теплообменника важно учитывать рабочую пропускную способность и давление сетей отопления, систем кондиционирования, охлаждения и конденсации.
Выбрать теплообменник самому или доверить расчет профессионалам?
При тепловых расчетах теплообменника надо учитывать ряд корректирующих коэффициентов. По единой формуле подобрать оптимальный теплообменник сложно. Поэтому специалисты изучают комплекс эксплуатационных характеристик, возможные риски потерь тепла, влияние гидравлического сопротивления.
Пластинчатые теплообменники Sondex можно моделировать, варьируя размеры, материал, геометрию проводящих каналов пластин, а также их количество. Паяные модели теплообменников рассчитываются с учетом рабочего давления, перепадов температур, гидравлического сопротивления разных сред. Применить корректирующие коэффициенты самому сложно. Для этого предназначены специальные компьютерные программы, но правильно рассчитать лучшую конструкцию теплообменника может только опытный профессионал.
